封閉煤場安全監測系統
1、系統介紹
系統依據國家能源局發布的標準《封閉式儲煤設施安全檢測系統通用技術條件》-(NB/T 10376-2019)要求，設置煤場安全監測系統；適用于封閉儲煤筒倉、圓形煤場、條形煤場等多種封閉式儲煤設施。
封閉煤場安全監測系統由一體化紅外熱成像測溫裝置、煙霧粉塵濃度監測裝置、可燃?xì)怏w監測裝置、擋煤墻測溫裝置、明火煤監測系統及煤場安全監測軟件平臺組成；對儲煤設施內煤堆溫度、可燃?xì)怏w濃度、煙氣監測等參數進行全天候?qū)崟r(shí)監測。軟件平臺具有動態三維可視、異常信息實時報警、系統用戶多層級管理、歷史操作記錄查詢等功能；形成分區監測、分級管理，可視化預警；并在后臺實現數據報表統計、分析以及輔助決策，確保一旦出現危險情況，做到早發現、早預警、早疏散，為儲煤設施安全運維及人身安全保障護航。系統不僅提升了火災防范信息化水平，還可將報警信號上傳至場內消防火災自動報警系統或DCS系統，并聯動消防炮、霧炮進行滅火或降塵。
2、我們的優勢
（1）支持多種高清三維數字模型，專業模型分析、自動采集數據；精準、科學、清晰的實時監測數據。
（2）數據實時分析，實時展示項目健康狀況，管理人員實時掌控，遠程統籌，確保安全巡檢工作落實到位。
（3）廣泛的兼容性，支持Modbus TCP/RTU，MQTT，OPC、Can，EtherCat等多種物聯網、工業通訊協議。
（4）具備App手機應用功能，支持安卓系統，局域網內可隨時隨地查看安全監測數據和報警信息。

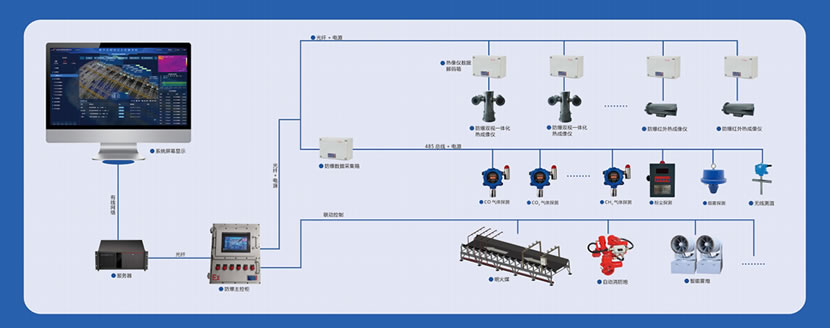

3、系統架構示意圖

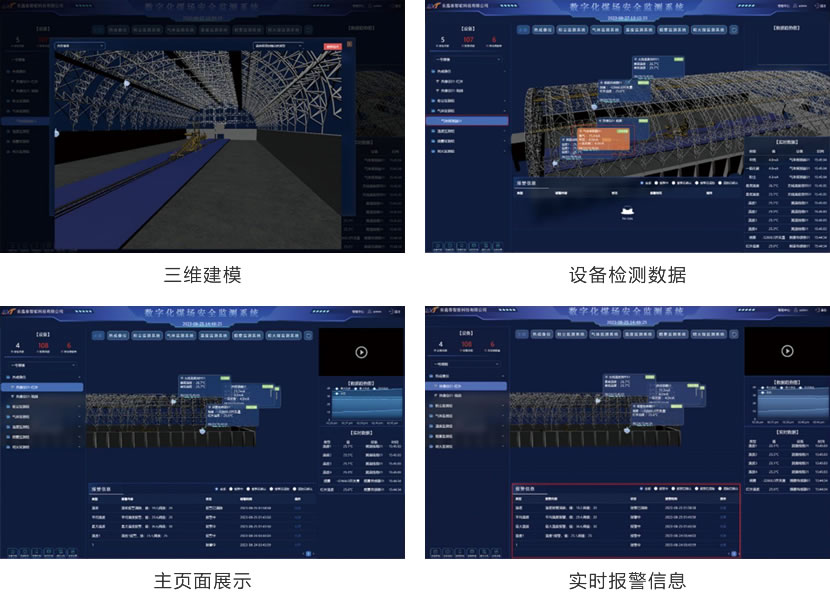

4、三維可視化界面
根據儲煤設施場景采用數字孿生技術進行三維建模，實現對場景的虛擬仿真，添加相應設備進行關聯融合展示，將分散的監控界面整合為統一窗口，讓管理人員可以清晰直觀地掌握設備運行中的有效信息，實現透明化與可視化管理，有效提升管控效率，實現立體式、可視化的運行管理。
系統可在頭部根據報警狀態條件進行篩選在報警數據列表的操作欄中點擊“處理”，可彈出報警詳情對話框，并可對報警進行“確認”或“清除”操作。

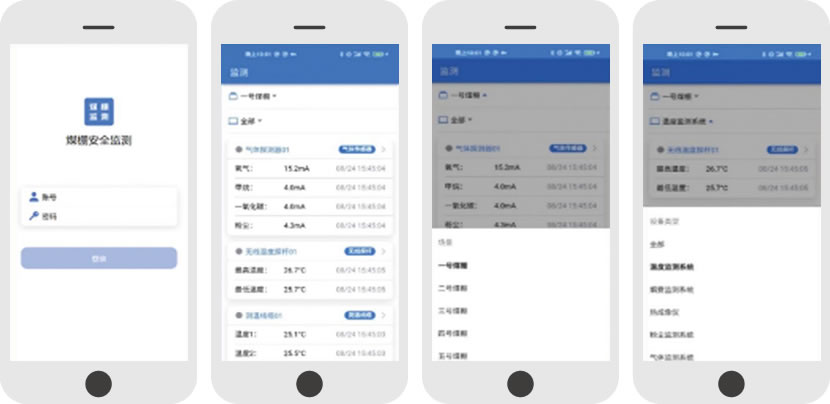

5、手機APP界面
|
